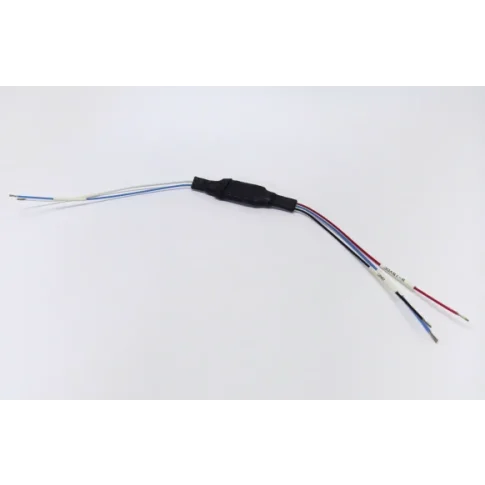

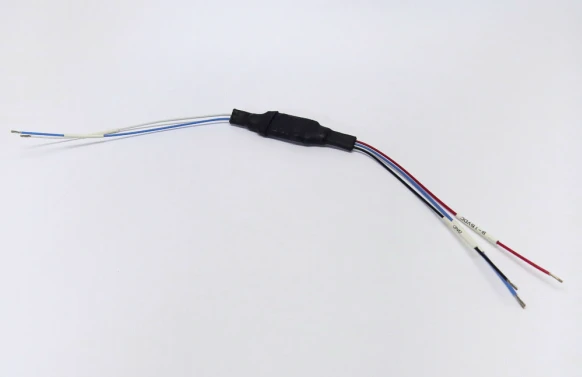

AiM ARP03 X05ADRPMM30 to adapter sygnału obrotów silnika, przeznaczony do pobierania sygnału RPM z cewki zapłonowej lub bezpośrednio z ECU. Jest to rozwiązanie opracowane z myślą o sytuacjach, w których sygnał obrotów jest niestabilny, zakłócony lub ma nieprawidłowy przebieg, co może prowadzić do błędnego odczytu RPM przez logger, dash lub inne urządzenie AiM.

Adapter ARP03 pełni funkcję filtra sygnału. Producent wskazuje, że jego zadaniem jest eliminacja niepożądanych pików napięcia oraz poprawa kształtu przebiegu sygnału RPM. W praktyce oznacza to oczyszczenie sygnału z zakłóceń i przekształcenie go w bardziej prawidłową falę prostokątną, dzięki czemu odczyt obrotów staje się stabilniejszy i bardziej wiarygodny.

AiM ARP03 może pracować zarówno z sygnałem pobieranym z cewki, jak i z wyjścia RPM sterownika silnika. Istnieją dwa zakresy wejściowe: RPM COIL 150-400 V dla sygnału z cewki oraz RPM ECU 4-50 V dla sygnału z ECU. Wyjście z adaptera prowadzone jest przewodem RPM Form do wejścia RPM urządzenia AiM, a sam adapter wymaga dodatkowo podłączenia do zasilania po stacyjce 12 V oraz masy odniesienia pojazdu.

To szczególnie przydatne rozwiązanie w samochodach, w których ECU nie udostępnia komunikacji CAN albo sygnał RPM z cewki lub ECU jest zbyt zaszumiony do bezpośredniego wykorzystania. Adapter sprawdzi się więc w autach rajdowych, wyścigowych, track dayowych oraz projektach custom, gdzie poprawny odczyt obrotów jest niezbędny do logowania danych, konfiguracji alarmów, zmiany biegów czy analizy pracy silnika.

Ważną zaletą ARP03 jest prostota integracji. Funkcje przewodów jest jednoznacznie określona, co ułatwia montaż i ogranicza ryzyko błędu instalacyjnego. Jednocześnie AiM wyraźnie ostrzega, aby nie podłączać adaptera do wyjścia wysokiego napięcia cewki prowadzącego do świecy zapłonowej, ponieważ może to uszkodzić urządzenie.

FAQ

Do czego służy AiM ARP03?
To adapter, który pozwala poprawnie pobrać i ustabilizować sygnał RPM z cewki zapłonowej lub ECU przed podaniem go do urządzenia AiM.

Czy adapter działa tylko z cewką zapłonową?
Nie. Producent przewiduje dwa źródła sygnału: z cewki 150-400 V oraz z ECU 4-50 V.

Dlaczego warto zastosować ARP03?
Ponieważ filtruje zakłócenia, usuwa niepożądane piki napięcia i poprawia kształt sygnału RPM, co przekłada się na stabilniejszy odczyt obrotów.

Czy można podłączyć go do przewodu wysokiego napięcia świecy?
Nie. AiM wyraźnie ostrzega, aby nie podłączać adaptera do wyjścia cewki prowadzącego do świecy zapłonowej.
