Zestaw EVO Corse P-DEF do Ferodo FCP1667 i Carbone Lorraine 4098 – oś przednia

EVO Corse P-DEF to zestaw cienkich płyt termoizolacyjnych przeznaczonych do wyczynowych układów hamulcowych. Elementy montowane są pomiędzy klockiem hamulcowym a tłoczkami zacisku, tworząc barierę ograniczającą przepływ ciepła z klocka do zacisku i płynu hamulcowego.

Rozwiązanie zostało opracowane przede wszystkim z myślą o motorsporcie, gdzie podczas długiego i intensywnego hamowania temperatura układu może osiągać wartości prowadzące do przegrzewania zacisku i płynu hamulcowego.

Ta konkretna konfiguracja przeznaczona jest na przednią oś i odpowiada kształtowi klocków Ferodo FCP1667 oraz Carbone Lorraine 4098. Zestaw zawiera 4 płyty P-DEF.

P-DEF – Pyroclast Dynamic Energy Filter

Nazwa P-DEF pochodzi od Pyroclast® Dynamic Energy Filter. System został opracowany przez EVO Corse jako rozwiązanie wspomagające kontrolę temperatury w mocno obciążonych układach hamulcowych.

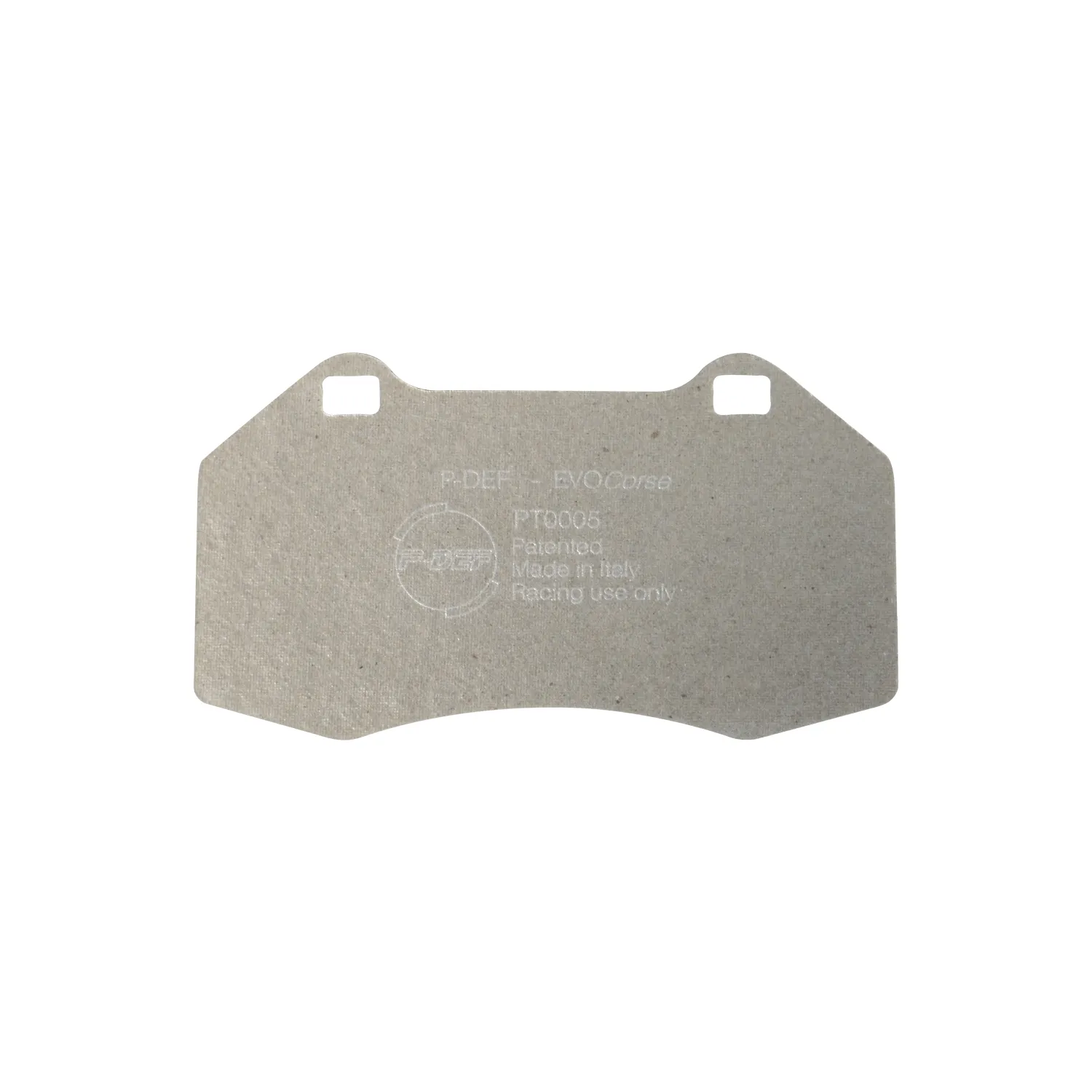

Płyta P-DEF znajduje się pomiędzy powierzchnią nośną klocka hamulcowego a tłoczkami zacisku. W tym miejscu ogranicza bezpośrednie przekazywanie energii cieplnej z rozgrzanego klocka do korpusu zacisku i płynu hamulcowego.

Nie jest to dodatkowy klocek ani element cierny. P-DEF pełni funkcję izolatora termicznego pracującego po tylnej stronie klocka hamulcowego.

Ograniczenie przegrzewania płynu hamulcowego

Jednym z głównych celów zastosowania P-DEF jest ograniczenie ryzyka wystąpienia zjawiska vapor lock, czyli powstawania pęcherzyków pary w przegrzanym płynie hamulcowym.

Podczas intensywnego hamowania duża część energii cieplnej powstającej na styku tarczy i klocka przenoszona jest również w kierunku tłoczków oraz zacisku. P-DEF tworzy dodatkową barierę na tej drodze przepływu ciepła, ograniczając obciążenie termiczne układu hydraulicznego.

Ma to szczególne znaczenie w rajdach, wyścigach oraz innych zastosowaniach sportowych, w których hamulce wielokrotnie pracują przy bardzo wysokich temperaturach.

Materiał Pyroclast®

Płyty P-DEF wykonywane są z materiału Pyroclast®, opracowanego z myślą o połączeniu bardzo niskiej przewodności cieplnej z wysoką odpornością na ściskanie.

Zastosowanie Pyroclast® w układach hamulcowych jest objęte międzynarodową ochroną patentową. Materiał został opracowany w ramach wieloletnich prac badawczych prowadzonych we współpracy z instytucjami badawczymi.

Niewielka grubość płyty pozwala zastosować ją bez istotnego zwiększania całkowitej grubości zestawu klocek–izolator.

Najważniejsze parametry materiału Pyroclast 600

• Przewodność cieplna: 0,21 W/mK
• Odporność temperaturowa: do 620°C
• Grubość nominalna: 1 mm
• Tolerancja grubości: ±0,15 mm
• Absorpcja wody: <0,6%
• Klasa palności: UL 94 V-0

Jak montowany jest P-DEF?

Płyty montuje się pomiędzy klockami hamulcowymi a tłoczkami zacisku.

P-DEF nie zastępuje żadnego elementu ciernego. Każda płyta stanowi dodatkową warstwę izolacyjną znajdującą się po tylnej stronie odpowiedniego klocka.

Przed montażem należy sprawdzić ilość dostępnego miejsca w zacisku, szczególnie gdy stosowane są nowe klocki o pełnej grubości.

Kompatybilność

Zestaw PT0005K został wykonany dla kształtu klocka odpowiadającego:

• Ferodo FCP1667,
• Carbone Lorraine 4098.

Producent wskazuje tę konfigurację jako przeznaczoną do przedniego układu hamulcowego wykorzystującego zacisk Brembo.

Doboru P-DEF należy dokonywać przede wszystkim według referencji klocka hamulcowego, ponieważ kształt płyty musi odpowiadać kształtowi tylnej części klocka oraz położeniu tłoczków zacisku.

Najważniejsze parametry

• Producent: EVO Corse
• Produkt: P-DEF
• Pełna nazwa: Pyroclast® Dynamic Energy Filter
• Numer katalogowy: PT0005K
• Oś: przednia
• Kompatybilność Ferodo: FCP1667
• Kompatybilność Carbone Lorraine: 4098
• Typ zacisku: Brembo
• Materiał: Pyroclast®
• Grubość: 1 ±0,15 mm
• Przewodność cieplna: 0,21 W/mK
• Odporność temperaturowa materiału: do 620°C
• Zawartość zestawu: 4 płyty P-DEF
• Przeznaczenie: wyczynowe układy hamulcowe / motorsport

Co daje zastosowanie P-DEF?

• ogranicza przepływ ciepła z klocków hamulcowych w kierunku tłoczków zacisku,
• zmniejsza obciążenie termiczne zacisku i płynu hamulcowego,
• pomaga ograniczyć ryzyko wystąpienia vapor lock podczas intensywnego hamowania,
• pozwala lepiej kontrolować temperaturę układu podczas długiej pracy pod dużym obciążeniem,
• ma grubość zaledwie około 1 mm, dzięki czemu zajmuje niewiele miejsca w zacisku.

Zawartość zestawu

Produkt sprzedawany jest jako kompletny zestaw na przednią oś.

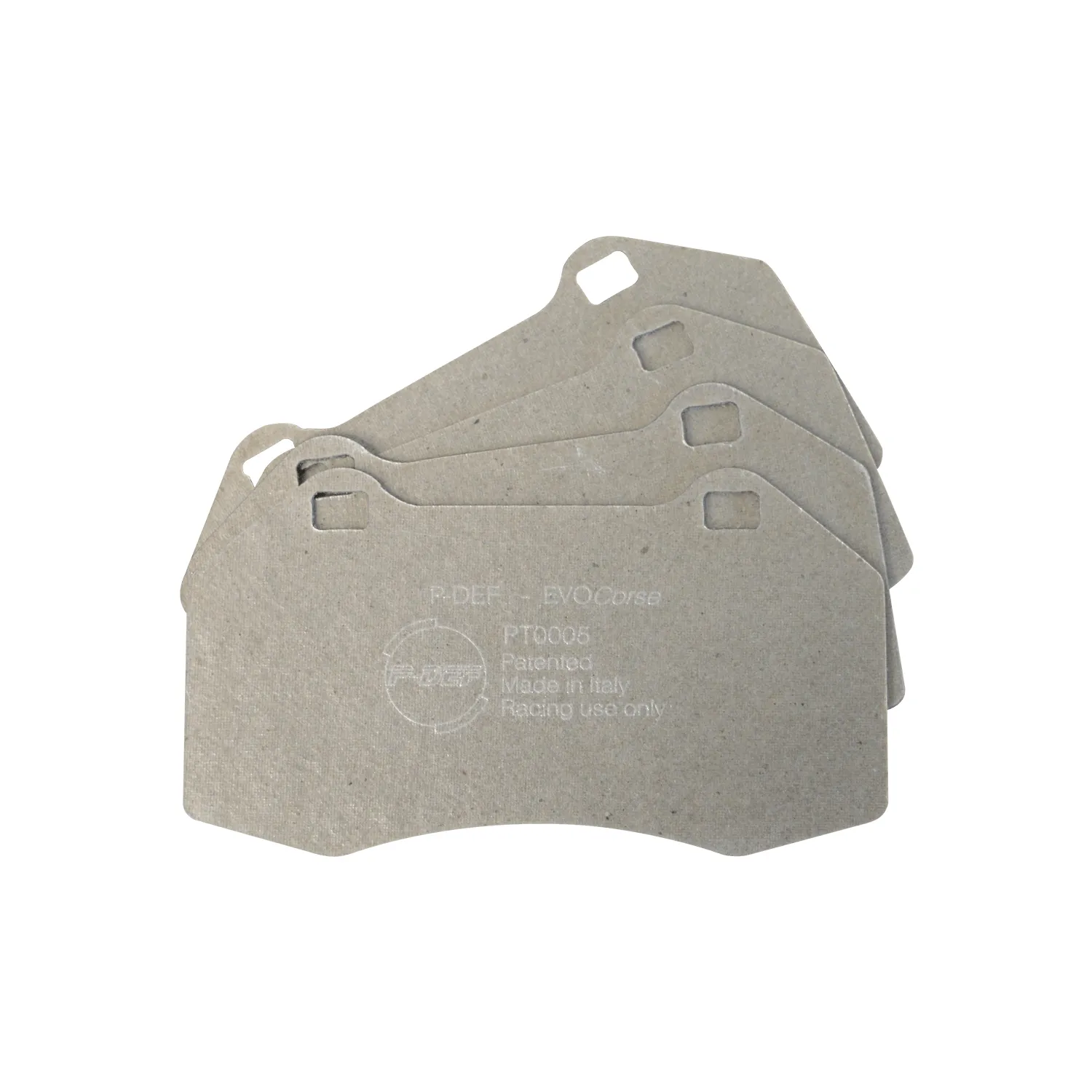

• 4 płyty termoizolacyjne EVO Corse P-DEF.

Klocki hamulcowe, zaciski oraz pozostałe elementy układu hamulcowego nie są częścią zestawu.

Na co zwrócić uwagę przed zakupem

• zestaw przeznaczony jest na przednią oś,
• produkt zawiera 4 płyty P-DEF,
• numer katalogowy zestawu EVO Corse to PT0005K,
• płyty odpowiadają kształtowi klocków Ferodo FCP1667 oraz Carbone Lorraine 4098,
• producent wskazuje tę konfigurację dla układów wykorzystujących zacisk Brembo,
• P-DEF montowany jest pomiędzy klockiem hamulcowym a tłoczkami zacisku,
• P-DEF nie jest elementem ciernym i nie zastępuje klocka hamulcowego,
• grubość pojedynczej płyty wynosi około 1 mm,
• przed montażem należy upewnić się, że w zacisku pozostaje wystarczająca przestrzeń dla klocków wraz z płytami P-DEF,
• dobór produktu należy wykonywać według referencji klocka hamulcowego, a nie wyłącznie na podstawie modelu samochodu,
• produkt przeznaczony jest przede wszystkim do układów hamulcowych pracujących pod dużym obciążeniem w motorsporcie.
